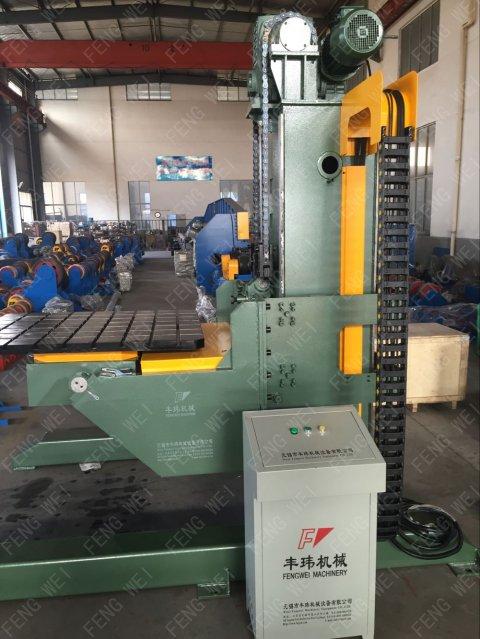

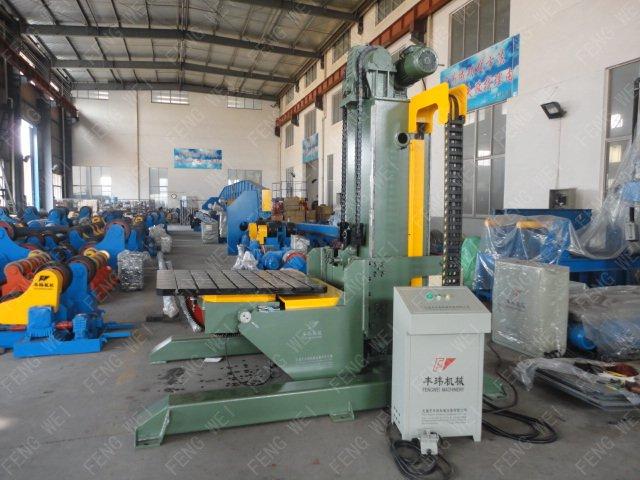

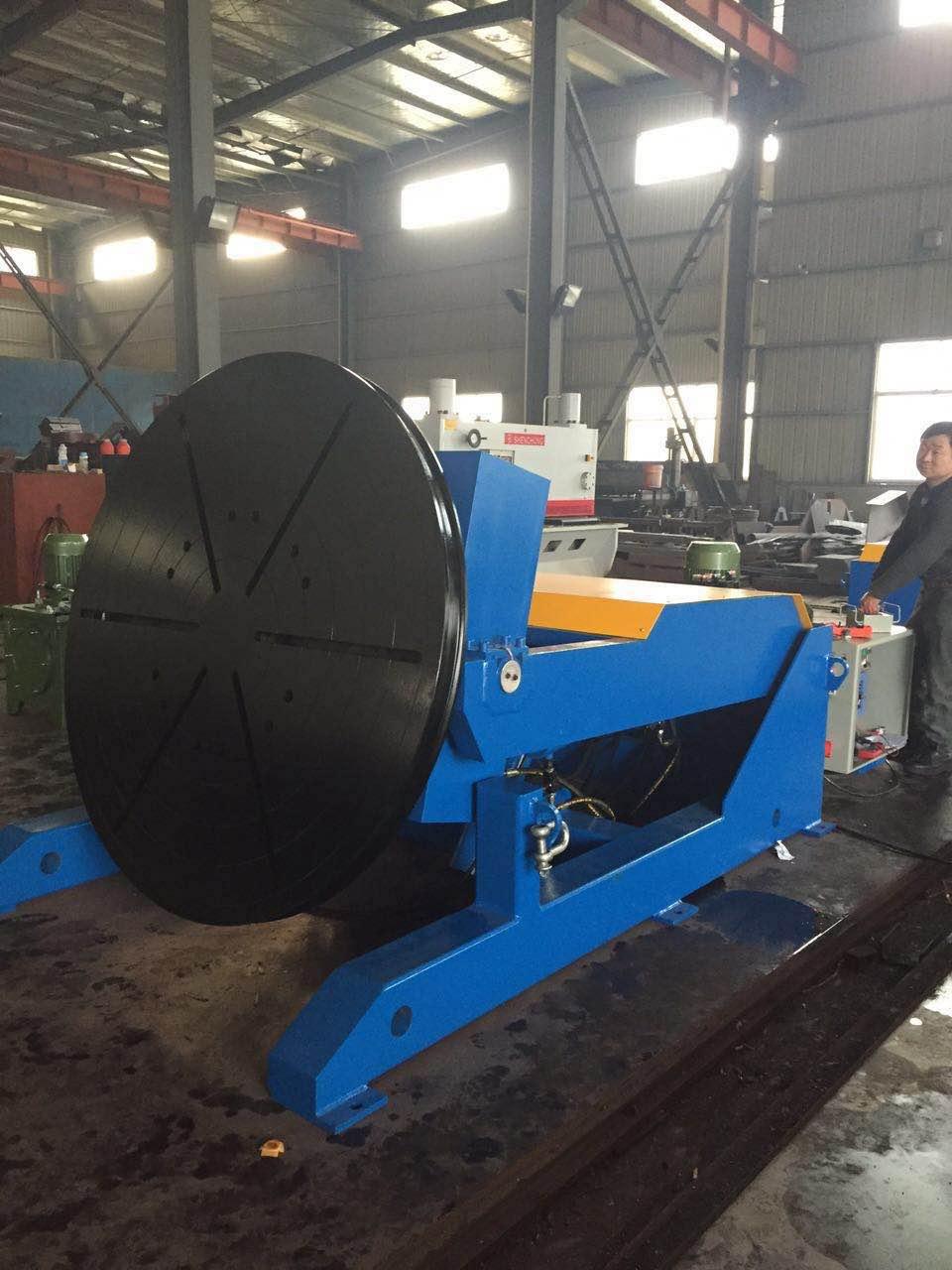

變位機主要由工作臺、回轉機構、翻轉機構、導電裝置、機架和電控箱組成。

工作臺安裝在回轉機構中減速箱輸出軸上，由回轉機構帶動回轉，其上T型槽，可安裝T型槽用螺栓，使工件穩定地固定在工作臺上。

回轉機構主要由電機、減速機、擺動座組成。其傳動鏈為：電機--減速機--擺動座--工作臺。變速采用目前較為普遍的變頻調速方式。調速為無級調速，且控制簡單、可靠、 易維護、易滿足焊接工藝要求。

翻轉機構主要由電機、鍋輪減速機、半圓齒輪組成。其傳動鏈為：電機--鍋輪減速機--半圓齒輪--回轉機構?；剞D(zhuǎn)機構中半圓齒輪通過齒輪傳動幅與安裝在底座上的蝸輪減速機輸出軸上的齒輪嚙合，帶動回轉機構翻轉，以實現工作臺的翻轉。

導電裝置一端與擺動座相連，另一端為導電軸，直接頂住工作臺，可將焊接電流直接從工作臺導出。

機架主要起支承與連接的作用，其結構為箱型結構，具有很強的承載能力。其材料為Q235-A鋼材，焊后經退火處理后再進行精加工，以消除焊接應力變形。
